《電子設計：時不時》的這一迭代是在我從我們的檔案中閱讀“在計算機中使用磁芯”時受到啟發的。本文最初發表于 Electronic Design 1955 年 4 月，第 3 卷第 4 期。這是不久前的事了。事實上，我就是那一年出生的。
我們將討論磁芯的常用用途進行存儲，但首先要提及這篇文章。事實證明，鐵芯和磁性元件有很多用途。它們?nèi)匀挥米麟娫春湍M電路中的扼流圈。然而，在這種情況下，我們的想法是使用磁芯來實現邏輯（圖 1）。查看文章了解詳情。盡管這項技術從未進入商業領域，但它確實奏效了。
因此，接下來，我們來看看磁芯當時發生了什么，然后我們來看看現在在存儲中發生了什么，最初使用磁芯的地方。許多內存技術來來去去，新的技術不斷涌現。
什么是磁芯

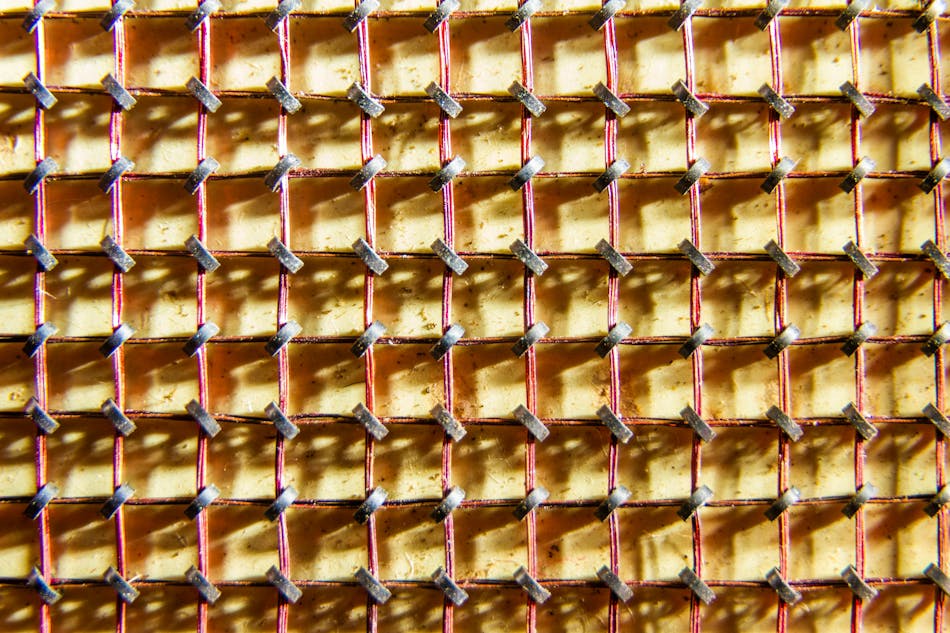

磁芯是磁性材料，很像鐵。磁場的方向可用于存儲單個比特信息。用于存儲目的的磁芯安裝在網格中，一組電線縱橫交錯地穿過陣列。
用于模擬和電源目的的磁芯根據其用途有多種形式。它們通常是設計中的一次性，不像用于存儲的磁芯被復制了數百萬個。
然后：使用磁芯進行存儲
磁芯存儲器（或簡稱核心存儲器）的一大優勢是其非易失性質。考慮到從卡組、磁帶機以及后來的磁盤驅動器加載內容需要很長時間，這是一個很大的優勢。引導加載程序通常會對包含作系統和應用程序的內存部分進行校驗和，并在校驗和正確時使用它，以防事先出現問題。
我在 Burroughs 大型系統（又名大型機）中遇到了核心內存，48 位 B5000 系列，內存為 32 kwords。它支持多個處理器和虛擬內存，并使用 Algol 編程并支持 COBOL 和 FORTRAN 等語言。作系統是 Burroughs 主控制程序 （MCP）。
當主內存不是易失性的時，使用大型內存數據庫等軟件更有意義。如今，主內存往往是易失性的動態 RAM （DRAM）。
氣泡內存，如英特爾的 7110，也利用了底層材料的磁性。該系統可以使用外部磁場移動稱為氣泡的磁疇。它的工作方式更像是過去的移位寄存器或延遲線存儲器，需要與刷新 DRAM 的方式不同的刷新過程，盡管基本目的是相同的，因?yàn)槿绻撨^程不完整或停止，數據就會丟失。
磁存儲在硬盤驅動器和磁帶驅動器中繼續存在，盡管這種方法與磁芯有很大不同。驅動器和磁帶需要磁性材料移動經過改變磁區極性的讀/寫頭。與核心內存一樣，數據在寫入后就會得到維護。
現在：閃存主導非易失性存儲

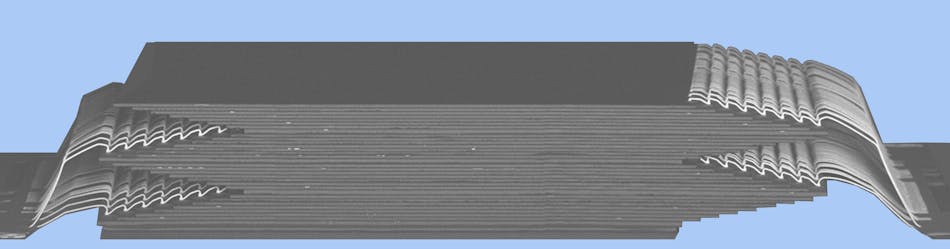

如今，非易失性存儲有多種類型，但大容量、非易失性存儲往往以NAND閃存的形式出現。高密度NAND閃存現在以堆疊芯片的形式實現，如鎧俠的32堆BiCS NAND閃存（圖3）。
與幾十年前的核心存儲相比，數據中心的容量和速度非常龐大。云數據中心以 PB 為單位測量存儲，傳輸速率以 GB/s 或更高為單位。

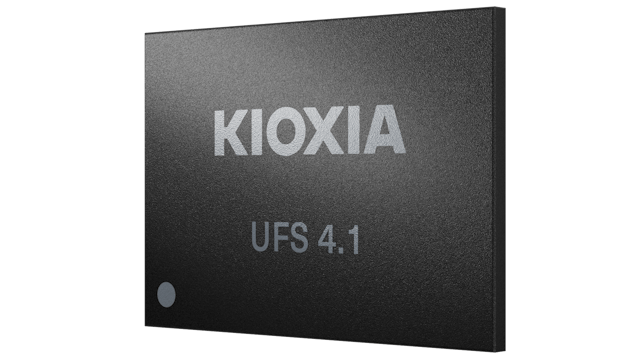

在嵌入式方面，JEDEC UFS 4.1標準支持4.2 GB/s。鎧俠的UFS 4.1閃存器件是一個單芯片示例，面向汽車應用，支持高達1 TB的BiCS NAND閃存（圖4）。
鎧俠
磁性器件仍然是一種主要的電子技術，但不再用于存儲目的。盡管如此，回顧我們技術的起源還是很有趣的。
